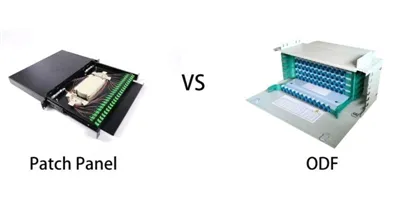

Melampaui Permukaan: Mengapa ODF Lebih Dari Sekadar Panel Patch Besar
Mar 27, 2026| Fungsi Panel Patch: Antarmuka yang Terlihat
Panel patch serat optik standar memiliki tugas yang terfokus dan terdefinisi dengan baik: terminasi dan koneksi silang.
Ini adalah panel modular, biasanya tingginya 1U atau 2U, dirancang agar sesuai dengan rak peralatan standar berukuran 19-inci. Komponen utamanya adalah port adaptor-LC, SC, MPO, atau jenis konektor lainnya-yang dipasang pada panel yang menghadap ke depan. Kabel yang masuk ke panel diakhiri di port ini, menciptakan antarmuka yang jelas dan terorganisir di mana teknisi dapat menyambungkan kabel patch untuk menghubungkan peralatan.
Apa yang biasanya disertakan dalam panel patch:
• Port adaptor untuk koneksi-silang
• Penahan kabel dasar
• Faktor bentuk yang ringkas dan{0}}efisien ruang
Apa yang biasanya tidak disertakan dalam panel patch:
• Perlindungan sambungan permanen untuk kabel pengumpan
• Penyimpanan kendur yang terorganisir untuk kelebihan serat
• Pemasangan{0}}terintegrasi untuk splitter PLC
• Penyegelan-multipel entri kabel untuk-kabel berdiameter besar
• Kapasitas yang dapat diskalakan melebihi jumlah port tetap
Untuk lingkungan sederhana-seperti satu rak peralatan di pusat data, atau lemari telekomunikasi kecil-panel patch sering kali merupakan alat yang tepat. Ini menyediakan antarmuka yang bersih tanpa kerumitan yang tidak perlu.
Namun ketika panel patch digunakan dalam peran yang menuntut lebih banyak, keterbatasan akan segera terlihat.
Apa yang Dilakukan ODF: Sistem Lengkap
ODF bukanlah komponen tunggal. Ini adalah kerangka kerja-sistem lengkap yang dirancang untuk mengelola seluruh siklus hidup fiber di node jaringan pusat. Jika panel patch menyediakan titik koneksi, ODF menyediakan rumah.
Berikut adalah lima kemampuan yang secara mendasar membedakan ODF dari panel patch:
1. Perlindungan Sambungan Terintegrasi
Di jaringan luar pabrik mana pun, kabel pengumpan yang memasuki kantor pusat atau titik distribusi harus disambung secara permanen ke kuncir yang terhubung ke port adaptor. Sambungan ini adalah titik-paling rentan-dalam jaringan.
Panel tambalan tidak memiliki ketentuan untuk penyambungan. Penyambungan harus dilakukan di tempat lain, sering kali di penutup sambungan terpisah yang dipasang di suatu tempat di rak, sehingga menghasilkan pemasangan yang terputus dan berantakan.
Namun, ODF mencakup baki sambungan khusus yang terpasang langsung ke dalam rangka. Baki ini melindungi setiap sambungan fusi dengan-selongsong penyusut panas, mengaturnya agar mudah diidentifikasi, dan mengamankannya dari getaran dan pergerakan. Hasilnya adalah solusi yang bersih dan terintegrasi di mana penyambungan dan terminasi dilakukan bersamaan dalam satu sistem.
2. Penyimpanan Serat Kendur
Kabel serat optik tidak pernah memiliki panjang yang tepat. Selalu ada kelonggaran ekstra yang harus disimpan-dalam gulungan yang hati-hati, terlindung dari kekusutan, dan dijaga pada radius tikungan yang tepat untuk mencegah tikungan-mikro yang menyebabkan hilangnya sinyal.
Panel patch tidak memiliki ruang untuk penyimpanan kendur. Serat berlebih akan tergulung longgar di belakang rak, sering kali ditempel atau diikat-dengan cara yang melanggar persyaratan radius tikungan.
ODF dirancang dengan penyimpanan slack yang terorganisir di dalamnya. Spool, pemandu, dan baki penyimpanan khusus memungkinkan teknisi menggulung dengan rapi dan mengamankan kelebihan serat, menjaga radius tekukan yang tepat, dan melindungi serat dari kerusakan penanganan di masa mendatang.
3. Pemasangan Splitter Terintegrasi
Jaringan FTTH dan FTTx mengandalkan splitter PLC untuk mendistribusikan satu sinyal optik ke banyak pengguna. Pemisah ini-baik 1x2, 1x4, 1x8, 1x16, atau 1x32-harus ditempatkan, dilindungi, dan diatur dalam titik distribusi.
Panel patch tidak memiliki ketentuan untuk splitter. Seringkali dipasang secara eksternal dengan braket atau dibiarkan longgar di dalam lemari, sehingga menimbulkan kekacauan dan meningkatkan risiko kerusakan selama pemeliharaan.
ODF mencakup slot pemasangan splitter khusus, yang dirancang untuk menahan modul splitter PLC standar dengan aman. Splitter meluncur ke tempatnya seperti panel adaptor, menciptakan instalasi yang bersih dan profesional serta mudah dirawat dan diukur.
4. Manajemen Entri Kabel Profesional
Di titik distribusi pusat, beberapa-kabel pengumpan berdiameter besar memasuki bingkai dari rute luar pabrik. Kabel ini memiliki kekuatan tarik yang signifikan (baja atau benang aramid) dan harus ditambatkan dengan benar untuk mencegah tegangan mencapai serat halus di dalamnya.
Panel tempel biasanya menyediakan lubang masuk kabel kecil dengan pelepas regangan minimal-cukup untuk kabel jumper dalam ruangan, namun tidak untuk kabel pengumpan tanaman luar.
ODF dirancang dengan sistem entri kabel yang kuat. Klem-tugas berat, grommet penyegel, dan titik fiksasi komponen kekuatan khusus memastikan bahwa setiap kabel yang masuk terpasang dengan benar, tersegel dari debu dan kelembapan, dan terlindung dari gaya tarik.
5. Kapasitas yang Dapat Diskalakan
Panel patch memiliki kepadatan port tetap: 24 port dalam 1U, 48 port dalam 2U. Jika memerlukan kapasitas lebih besar, Anda dapat menambahkan panel lain-dan panel lainnya, dan panel lainnya-membuat tumpukan unit terpisah dengan entri kabel terpisah dan pengelolaan terpisah.
ODF dirancang untuk menskalakan. Baki modular, panel adaptor yang dapat diganti, dan rangka yang dapat diperluas memungkinkan kapasitas bertambah dari 24 serat menjadi 144, 288, atau bahkan lebih-semuanya dalam satu sistem terpadu. Ketika kebutuhan kapasitas meningkat, Anda menambahkan modul, bukan frame baru.
Mengapa Perbedaan Penting dalam Praktek
Memilih panel patch ketika Anda benar-benar membutuhkan ODF akan menyebabkan serangkaian masalah operasional:
• Sambungan jika tidak terlindungi-terkena debu, kelembapan, dan gangguan yang tidak disengaja
• Serat kendur melingkar secara sembarangan-menciptakan lengkungan mikro-yang menurunkan kualitas sinyal
• Pemisah dipasang dengan selotip atau pengikat zip-sebuah mimpi buruk pemeliharaan yang menunggu untuk terjadi
• Titik masuk kabel tidak disegel-memungkinkan masuknya debu, kelembapan, dan bahkan hama
• Perluasan kapasitas memerlukan kerangka yang benar-benar baru-menciptakan tambal sulam peralatan yang tidak cocok
Jalan pintas ini tidak menghemat uang. Mereka mengalihkan biaya dari pengadaan di muka ke operasi jangka panjang-: kegagalan yang lebih sering terjadi, waktu pemecahan masalah yang lebih lama, risiko gangguan layanan yang lebih tinggi, dan penggantian infrastruktur yang tidak pernah dirancang untuk peran sebenarnya.
Aturan Praktis
Gunakan Panel Patch saat Anda melakukan terminasi kabel dalam satu rak atau kabinet, tempat semua penyambungan, penyimpanan kendur, dan pemisahan ditangani di tempat lain-biasanya dalam ODF atau penutup sambungan terpisah.
Gunakan ODF saat Anda mengelola titik distribusi pusat untuk bagian jaringan-di mana kabel pengumpan masuk dari luar, sambungan dibuat, pemisah ditempatkan, dan serat diatur untuk-layanan jangka panjang ke beberapa lokasi hilir.
Pendeknya:panel patch adalah komponen yang dirancang untuk peran tertentu dan terbatas. ODF adalah sistem yang dirancang untuk berfungsi sebagai jantung jaringan distribusi fiber Anda.
